Skylos / Skylos NV IP
Skylos / Skylos NV

Skylos / Skylos NV

CJ3004 - CJ3007

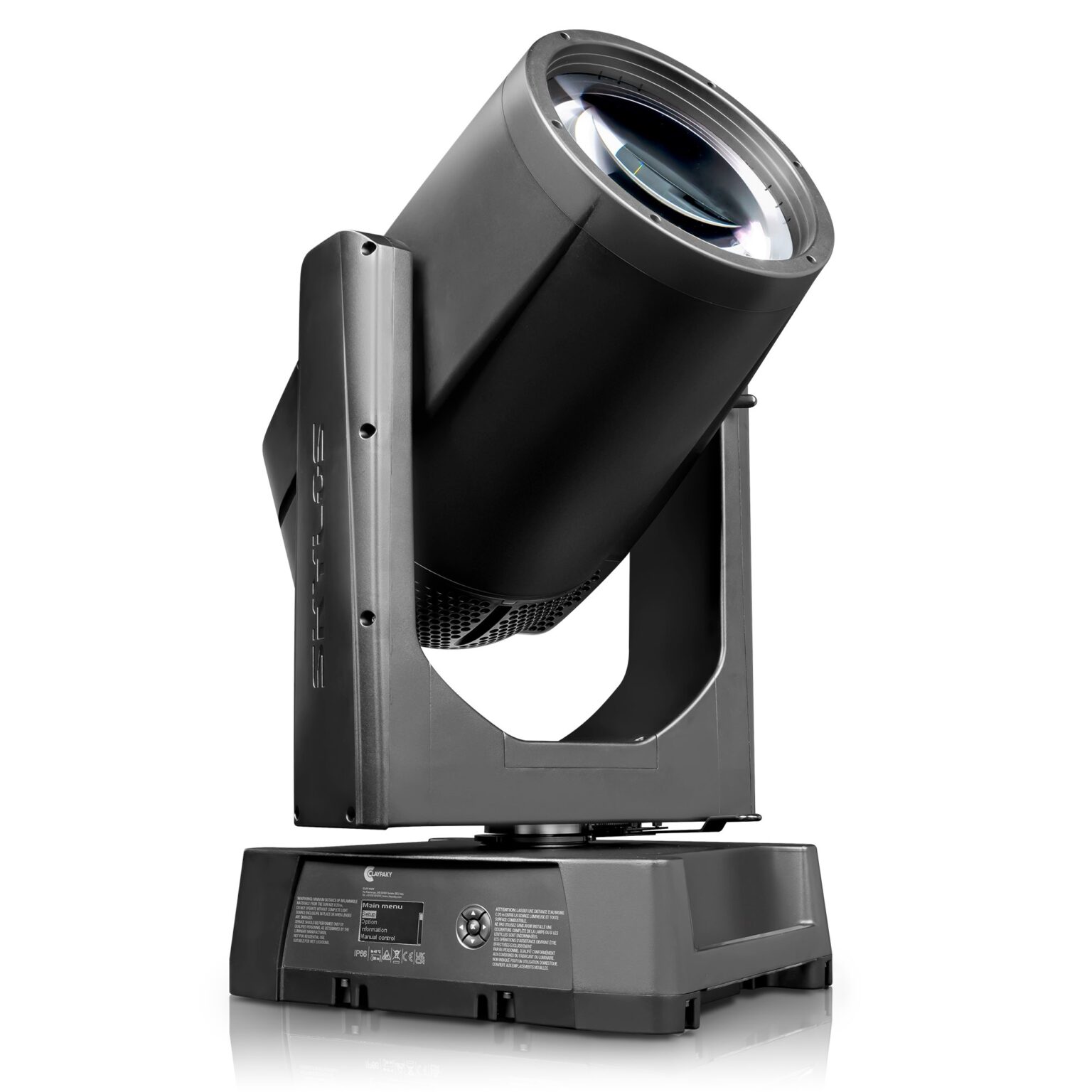

Skylos / Skylos NV — вращающаяся голова Beam с белым лазерным источником света мощностью 300 Вт, обеспечивающим видимый луч на расстоянии более 2 км. Оснащена линзой диаметром 300 мм, углом раскрытия 0,5–5°, степенью защиты IP66, системой Marine Shield, призмами, 14-цветным колесом, 24-битным цифровым диммером и цифровым стробоскопом. Предназначена для гастролей, масштабных мероприятий и стационарных инсталляций.

Технические характеристики

Источник света

Лазерный источник белого света мощностью 300 Вт

Cветовой поток

>250 мил кд ; версия NV: >200 мил кд

Угол раскрытия луча

0,5° - 5°

Эффекты

Идеальная коллимация и однородность луча; 14-цветное колесо; один слот для фиксированного гобо; вращающиеся 6-гранные + 5-гранные линейные призмы на колесе; фиксированная 4-гранная призма на втором слое, которая перекрывает две другие для создания эффекта «Лунный цветок»; фильтр с эффектом инея под углом 5°; 24-битный цифровой диммер; цифровой стробоскопический эффект

Документация

Скачать все

Поддержка ClayPaky теперь в России!

Задайте вопрос техническому специалисту и получите ответ в течение 5 минут





    Выберите удобный способ связи


    Основная информация

    Описание

    Skylos превосходит традиционные прожекторы и открывает новые возможности для рынка. Он подходит для самых разных задач: туровых шоу, крупных мероприятий, тематических парков и постоянных инсталляций. Прибор оснащён безопасным и инновационным источником света, обеспечивает высокую производительность при минимальном энергопотреблении и низких требованиях к обслуживанию. Его прочная конструкция делает Skylos подходящим для экстремальных условий эксплуатации.

    Claypaky предлагает Laser Variance Program — специализированный онлайн‑инструмент, который помогает пройти весь процесс получения лазерной вариации, сопровождая пользователя на каждом этапе и поддерживая при прохождении быстрых онлайн‑тестов после короткого обучения. Кроме того, Claypaky помогает заполнить форму FDA и отправить её в офис FDA. Получение глобальной сертификации никогда ещё не было таким простым
    (laservariance.com).

    Skylos обладает широким набором функций и характеристик, которые делают его гораздо более сложным и универсальным устройством, чем обычный прожектор. Это чрезвычайно гибкие приборы во всех отношениях. Они особенно востребованы в туровом секторе, где дизайнеры света постоянно ищут плотные, насыщенные лучи, хорошо заметные на больших расстояниях, и всё более высокую световую отдачу.

    Ключевые особенности:

    Инновационный источник света: специальный белый лазерный источник мощностью 300 Вт формирует непревзойдённый параллельный луч, который остаётся видимым и контрастным даже на расстоянии более 2 км (более одной мили), обеспечивая безопасность и надёжность и устанавливая новые стандарты в световой технологии.

    Высокая производительность: прибор обеспечивает выдающуюся яркость при минимальном энергопотреблении, создавая оптимальный баланс между световым потоком и энергоэффективностью. Skylos — это не только инновация, но и вклад в устойчивое развитие: каждый луч света — шаг к более экологичному будущему, что отражено в манифесте CP Green.

    IP66 / Marine Grade Protection: специально разработанный корпус позволяет использовать прибор в любых погодных условиях, а также в средах с высокой морской солёностью и риском коррозии. Skylos идеально подходит для круизных лайнеров и прибрежных зон и входит в семейство Claypaky Shield (IP66), обеспечивая надёжность в любой ситуации.

    Arctic Shield / Heat Shield / Solar Shield: сложная система внутреннего обогрева обеспечивает работу при экстремальных температурах от –40°C до +45°C (–40°…+113°F). Solar Shield — это система пассивных и активных металлических экранов, защищающих источник света и внутренние компоненты от солнечного воздействия.

    Оптическая точность: Skylos оснащён специально разработанной передней линзой диаметром 300 мм, которая формирует равномерный и интенсивный луч, хорошо заметный на больших расстояниях. Регулируемый угол раскрытия (0,5°–5°) обеспечивает исключительную интенсивность света.

    Широкий набор эффектов: прибор оснащён батареей призм: вращающейся шестигранной призмой, вращающейся пятигранной линейной призмой и фиксированной четырёхгранной призмой. Их комбинация создаёт выразительные эффекты, включая впечатляющий moonflower. Лазерная технология усиливает контраст для чётких воздушных проекций. Skylos также оснащён 14‑цветовым колесом для высокой яркости с фильтрами, фрост‑фильтром 5° для мягких краёв, 24‑битным цифровым диммером и цифровым stop‑strobe для динамического управления светом.

    Создан для морских условий: Skylos разработан для экстремальных сред, и с покрытием Marine Shield он полностью адаптирован для круизных лайнеров и прибрежных инсталляций. Это специализированное защитное покрытие предотвращает коррозию и повреждения от солёного воздуха, дополняя корпус IP66 и системы Arctic/Heat/Solar Shield, создавая один из самых устойчивых и универсальных прожекторов для морского применения.

    Skylos — это не просто прожектор. Это комплексное световое решение, отвечающее потребностям дизайнеров света и индустрии развлекательного освещения. Его сочетание эффективности, универсальности и производительности делает Skylos ценным инструментом для любых проектов, обеспечивая выбор тех, кто стремится впечатлять и захватывать аудиторию по всему миру.

    Инновации к прибору

    Arctic Shield

    Arctic Shield

    Позволяет прибору работать при температуре до –40°C (–40°F). Технология Arctic Shield, впервые представленная в Skylos — новейшем флагманском приборе бренда, является запатентованным решением (патент в процессе регистрации). Она обеспечивает работу прибора при температуре до –40°C (–40°F), гарантируя стабильную и впечатляющую производительность в любых условиях.

    Heat Shield

    Heat Shield

    Позволяет прибору работать при очень высоких температурах (до +45°C / +113°F). Heat Shield — это сложная внутренняя система отвода тепла, дополненная специально подобранными материалами. Она разработана для Skylos и обеспечивает работу прибора при очень высоких температурах — до +45°C (+113°F).

    Solar Shield

    Solar Shield

    Защита двигателя и внутренних компонентов от повреждений, вызванных воздействием солнечного света. Solar Shield — это новая технология, впервые представленная в Skylos. Она включает систему пассивных и активных металлических экранов, которые защищают двигатель и внутренние компоненты от повреждений, вызванных солнечным воздействием.

    Marine Shield

    Marine Shield

    Защита приборов от высокой морской солёности и коррозии. Marine Shield — это специально разработанная технология для круизных лайнеров и прибрежных инсталляций, обеспечивающая безупречную работу прибора в условиях солёного окружения и защищающая его от коррозии.

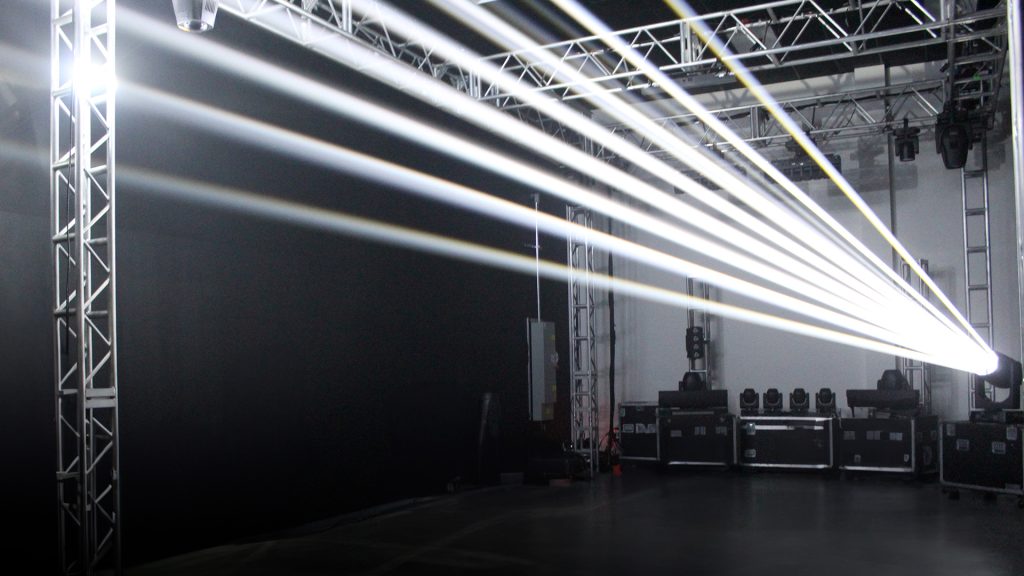

    Customized White Laser Engine

    Customized White Laser Engine

    Эта технология применяется для увеличения светового потока и силы света по оси, и представляет собой альтернативу RGB‑технологии в тех случаях, когда цветовая динамика и однородность света не являются обязательными для применения. Именно поэтому Claypaky использовала белый лазерный источник, чтобы заменить традиционные ксеноновые поисковые прожекторы прибором SKYLOS. Аналогично RGB‑лазерным источникам, приборы на базе белых лазеров могут продаваться и использоваться на территории США в рамках вариации XTYLOS.

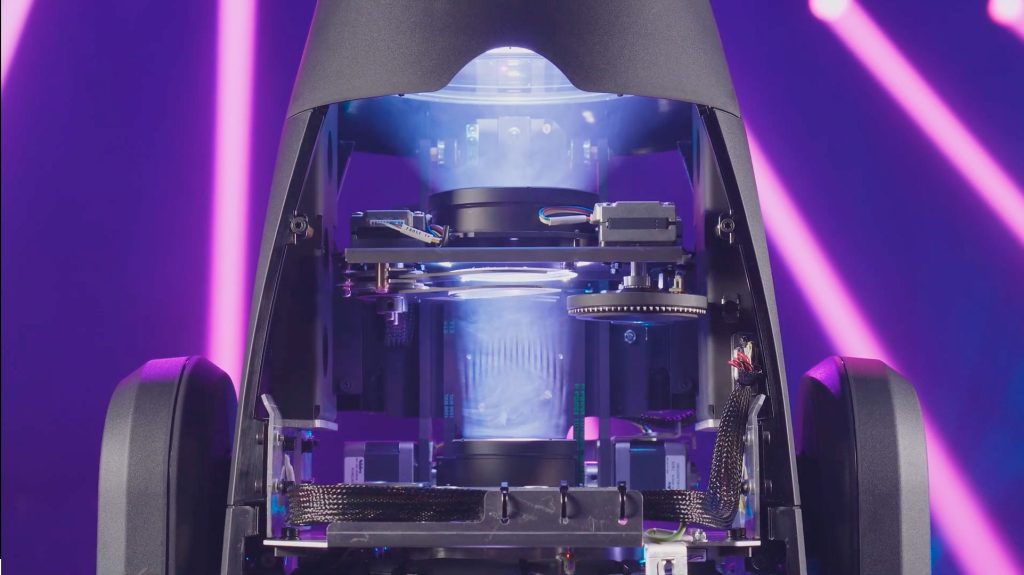

    Proprietary Zoom Design

    Proprietary Zoom Design

    Собственная конструкция зума — Proprietary Zoom Design Эта собственная конструкция зума представляет собой новую систему, разработанную и созданную эксклюзивно компанией Claypaky. Она является ключевым элементом для достижения наилучших оптических характеристик. Новые конструкции зума были разработаны в диалоге с клиентами, чтобы определить оптимальное сочетание оптической производительности, размеров и отсутствия лишних затрат. Производственные мощности и контроль качества Claypaky обеспечивают стабильность продукции, используя современные технологии производства и методы контроля качества, чтобы гарантировать максимально возможную производительность прибора, его согласованность и надёжность.

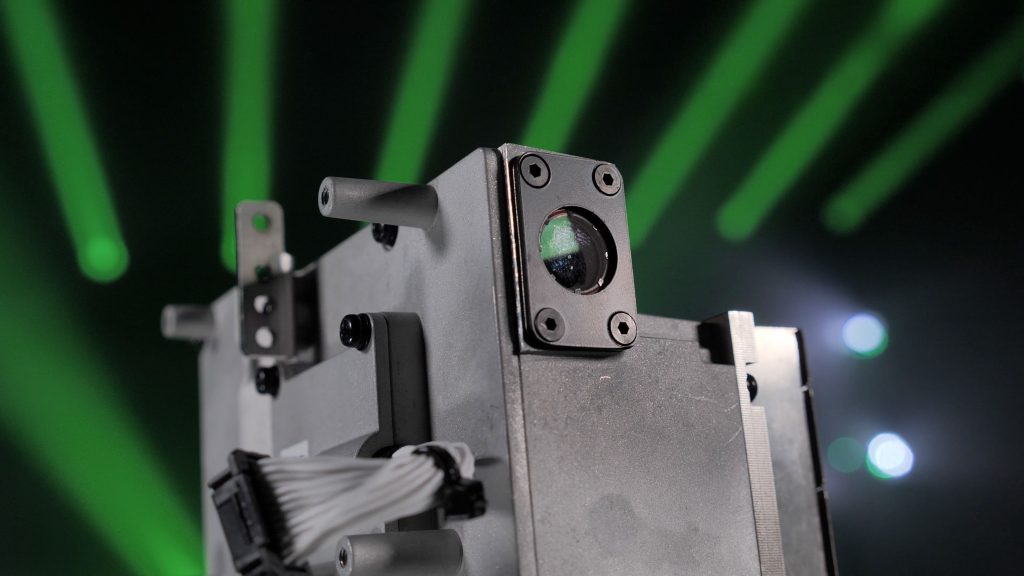

    Proprietary RGB Laser Engine

    Proprietary RGB Laser Engine

    Собственный RGB‑лазерный движок — Proprietary RGB Laser Engine Вдохновлённые RGB‑лазерами, используемыми в индустрии проекционных систем, мы разработали специализированные лазерные движки для подвижных голов. Это стало возможным благодаря нескольким ключевым факторам: доступу к технологии, применению технической экспертизы в области лазеров, оптики и электроники, а также правильному пониманию потребностей рынка для интеграции такой технологии в подвижные beam‑приборы. Это является ключевым аспектом для разработки революционных лазерных приборов для рынка США: владение технологией означает полный контроль над параметрами безопасности при проектировании.

    Harsh environment features

    Harsh environment features

    Особенности для работы в жёстких условиях. Жёсткие условия требуют большего, чем просто рейтинг IP65. Продукты должны быть протестированы на устойчивость к вибрациям и ударам при транспортировке, очень низким температурам окружающей среды, воздействию падающего града, электрическим перегрузкам, агрессивным атмосферам, УФ‑излучению и другим факторам. Claypaky разработала и тестирует свои продукты в соответствии с набором экологических испытаний, которые соответствуют международным стандартам тестирования для разработки уличных приборов, чтобы удовлетворить требования конечного применения.

    Understanding Laser Safety and Regulations in the United States

    Understanding Laser Safety and Regulations in the United States

    Claypaky вывела лазерные подвижные головы на рынок США. Claypaky стала первой компанией на рынке развлекательного освещения, представившей в США подвижную голову с собственным RGB‑лазерным движком и получившей лазерную вариацию FDA в 2020 году. Чтобы соответствовать этим требованиям, мы разработали и внедрили собственные функции безопасности во всей линейке продуктов XTYLOS для правильного и безопасного использования этих приборов, так что одна вариация распространяется на все модели семейства Claypaky XTYLOS.

    Технические характеристики

    Скачать в pdf

    Тип источника света

    • Мощность: 300 Вт
    • Цветовая температура: 10000K
    • Срок службы диода: 30 000 часов

    * Срок может варьироваться в зависимости от различных факторов, таких как способ использования и окружающая среда

    Фотометрические данные

    • Угол раскрытия луча: от 0.5° до 5°
    • Диаметр передней линзы: 300 мм
    • Высокоэффективная оптическая система

    Уровни шума прибора

    • Auto mode (автоматический режим): 52.6 dB

    Динамические эффекты

    • Цвет:
      • Цветовой круг с 14 дихроичными цветами
    • Гобо:
      • 1 слот для настраиваемого фиксированного гобо
      • Внешний диаметр 25,9 мм
      • Диаметр изображения 16 мм
      • Толщина 1,1 мм
    • Frost фильтр:
      • Линейный frost 5°
    • Вращающиеся эффекты
      • Колесо с 2 положениями: 6-гранная призма + 5-гранная линейная призма
      • 4-гранная неподвижная призма на отдельном канале
    • Вращение Pan/Tilt:
      • Pan: 270° — 16 бит
      • Tilt: 540° — 16 бит
      • Точность: ± 0,2° — диапазон 0,4°
      • Автоматическое изменение положения
      • Механическая блокировка панорамирования/наклона для безопасной транспортировки и обслуживания
      • Быстрая/обычная скорость, выбираемая через функциональный канал
    • Луч:
      • Моторизованный зум
    • Диммер/затвор:
      • Диммер с высоким разрешением — 24 бита
      • Высокоскоростной электронный затвор и стробоскоп

    Аппаратное и программное обеспечение

    • Долговечный самозаряжающийся аккумулятор
    • Графический ЖК-дисплей с подсветкой
    • Загрузка прошивки с другого устройства
    • Обновление прошивки через веб-сервер
    • Диагностика
    • Мониторинг DMX
    • Удаленный доступ через RDM

    Рабочее положение

    • Работает в любом положении
    • Система подвешивания: с помощью быстрозажимных омега-зажимов (поворот на 1/4 оборота) на основании
    • Дополнительная страховочная цепь

    Напряжение

    • Рабочее напряжение: 100–240 В, 50/60 Гц
    • Вход/выход макс: выходная мощность сети макс. 1 устройство макс. 1200 ВА
    • Источник питания: электронный автоматический регулятор с активным корректором коэффициента мощности
    • Максимальная потребляемая мощность: 900 ВА

    Управление и подключение

    • Режим работы:
      • Один режим: 20 DMX канала управления
    • Протоколы управления:
      • DMX, Art-Net, RDM, sACN
      • CRMX (беспроводное решение / Lumen Radio)
    • Разъемы
      • DMX и RDM: фиксированный 5-контактный разъем XLR IN/THRU
      • Порт Ethernet: RJ45 IN
      • Разъем питания: PowerCon True1 IN/OUT
    • Встроенный веб-сервер, полная совместимость с CloudIO

    Корпус

    • Алюминиевая и стальная конструкция с пластиковыми накладками
    • Две боковые ручки для транспортировки
    • Степень защиты IP66
    • Защита для использования в морской среде
    • Степень ударопрочности IK06

    Температура эксплуатации

    • Максимальная температура окружающей среды: 45 °C (113 °F)
    • Минимальная температура окружающей среды: -40 °C (-40 °F)
    • Максимальная температура внешней поверхности: 55 °C (131 °F)
    • Общее тепловыделение: 3074 БТЕ/ч ±10 % / 3240 кДж/ч ±10 %

    Требования безопасности

    • Минимальное расстояние до освещаемых объектов: 30 метров
    • Минимальное расстояние до легковоспламеняющихся материалов: 0,2 метра
    • Защита:
      • Блок питания с термозащитой (от перегрева и отказа системы охлаждения)
      • Предохранитель питания: T10A 250 В (6,3×32 мм)
      • Внутренний предохранитель (для аккумулятора): T2A 250 В (5×20 мм)
      • Принудительная вентиляция с помощью осевых вентиляторов

    Соответствие требованиям

    • Маркировка CE (в соответствии со следующими требованиями):
      • 2014/53/EU — Директива о радиооборудовании (RED)
      • 2011/65/EU — Ограничение использования некоторых опасных веществ (RoHS)
      • 2009/125/EC — Требования к экодизайну энергетических продуктов (ErP)
    • UKCA: соответствует нормам Великобритании:
      • S.I. 2017 N.1206
      • S.I. 2012 N.3032
      • S.I. 2021 N.745
    • cETLus в списке:
      • UL 1573:2003
      • CSA C22.2 N.166:2015

    Упаковка

    • Картонная коробка
    • Транспортировочный кейс + ложемент из вспененного полипропилена

    Габаритные размеры и вес

    Высота прибора в вертикальном положении: 928 мм

    Максимальные габариты прибора: 400 x 480 мм

    Вес: 60 кг



    Аксессуары

    • Кронштейн Omega: 2×183102/805 (в комплекте)
    • Питание ETL: CAB02B/802 (в комплекте)*
      * Шнур 1,5 м (без изоляции с разъемом PowerConTrue1 со степенью защиты IP65)
    • Защитная цепь: 105041/001 (дополнительно)
