Mini-B Sparky Aqua
CL3034Mini-B Sparky Aqua — компактная светодиодная вращающаяся голова Wash с защитой IP66 и RGBW SMD-источником света. Оснащена 10 индивидуально управляемыми концентрическими кольцами, углом раскрытия 120° и мощными стробоскопическими эффектами. Отличается высокой скоростью панорамирования и наклона, подходит для использования как в помещениях, так и на открытых площадках.
Технические характеристики
Источник света
330 светодиодов RGBW SMD мощностью 1 Вт, расположенных в 10 концентрических кругах
Световой поток
до 14000 лм
Угол раскрытия луча
120°
Эффекты
Пиксельное отображение; 16-битный электронный диммер; электронный стробоскоп с частотой 30 кадров в секунду
Поддержка ClayPaky теперь в России!
Задайте вопрос техническому специалисту и получите ответ в течение 5 минут
Основная информация
Описание
Инновации к прибору

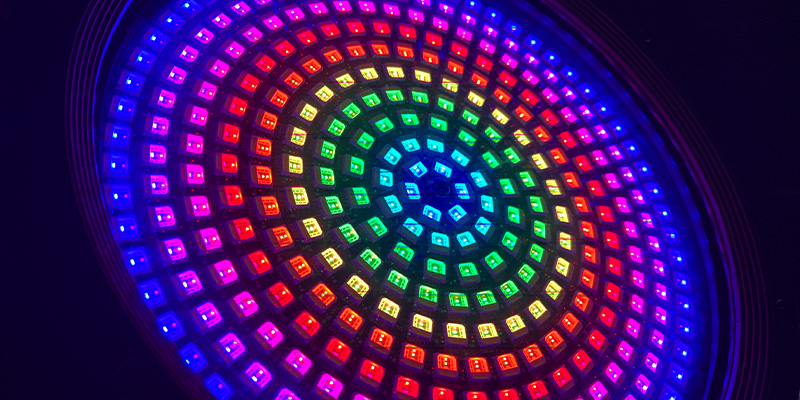

Эксклюзивная система Advanced Layer Management
Эксклюзивная система Advanced Layer Management

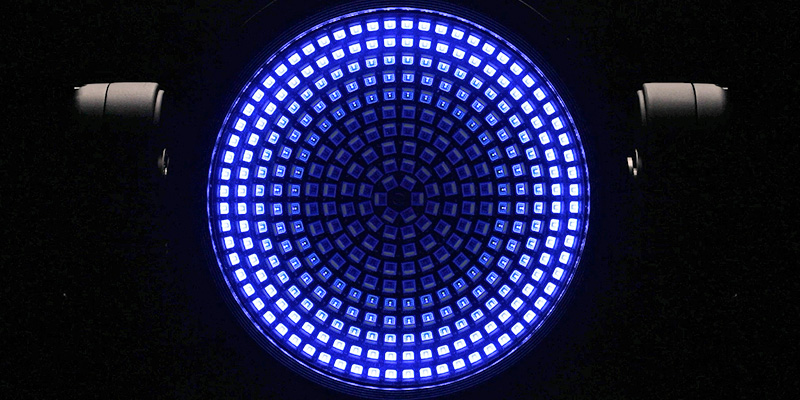

10 индивидуально управляемых концентрических кругов
10 индивидуально управляемых концентрических кругов
Shield Family (IP66)
Shield Family (IP66)
Компактный дизайн
Компактный дизайн
Технические характеристики
Скачать в pdfТип источника света
- Тип источника: LED RGBW (330 шт. x 1 Вт)
- Срок службы светодиодов: 50 000 часов
* Срок может варьироваться в зависимости от различных факторов, таких как способ использования и окружающая среда
Фотометрические данные
- Угол раскрытия луча: до 120°
- Световой поток: 14 000 люмен
- Диаметр передней линзы: 188 мм
- Высокоэффективная оптическая система
Уровни шума прибора
Прибор поддерживает несколько режимов работы, с разными уровнями шума:
- Silent mode (тихий режим): 41 dB
- Auto mode (автоматический режим): 51.2 dB
- Theatre mode (Театральный режим): 49.1 dB
- Constant mode (Стандартный режим): 51.2 dB
Динамические эффекты
- Цвет:
- Смешивание цветов RGBW — 16 бит
- Линейная цветовая температура от 2700K до 8000K
- Расширенное управление слоями (цвет, внутренняя форма, наложение пикселей)
- индивидуальное управление 10 светодиодными зонами (кольцо);
- Предварительно запрограммированный выбор формы статических и динамических узоров
- Вращение Pan/Tilt:
- Pan: 220° (16 бит)
- Tilt: 540° (16 бит)
- Стробоскоп:
- Электронный стробоскоп от 1 до 25 кадров в секунду
- Диммер/затвор:
- Высокоскоростной электронный диммер — 16 бит, 5 кривых
- Высокоскоростной электронный затвор и стробоскоп
Аппарfтное и программное обеспечение
- Долговечная самозаряжающаяся батарея
- Графический ЖК-дисплей с подсветкой, черно-белый
- Загрузка прошивки с другого устройства
- Обновление прошивки через веб-сервер
- Диагностика
- Мониторинг DMX
- Удаленный доступ через RDM
Корпус
- Корпус из магния
- Две боковые ручки для транспортировки
- Степень защиты IP66
Рабочее положение
- Работает в любом положении
- Система подвешивания: с помощью быстрозажимных омега-зажимов (поворот на 1/4 оборота) на основании
- Дополнительная страховочная цепь
Напряжение
- Рабочее напряжение: 100–240 В, 50/60 Гц
- Источник питания: Электронный автоматический регулятор с активным корректором коэффициента мощности
- Максимальная потребляемая мощность: 340 Вт
Управление и подключение
- Прибор имеет два режима работы:
- Базовый: 14 / 18 / 28 / 36 / 30 DMX канала управления
- Стандартный: 30 / 40 DMX канала управления
- Протоколы управления:
- DMX, Art-Net, RDM, sACN
- Разъемы
- DMX и RDM: фиксированный 5-контактный разъем XLR IN/THRU
- Порт Ethernet: RJ45 IN/OUT
- Разъем питания: PowerCon True1 IN/OUT
- Встроенный вебсервер, полная совместимость с CloudIO
Температура эксплуатации
- Максимальная температура окружающей среды 45 °C
- Минимальная температура окружающей среды -20 °C
- Максимальная температура внешней поверхности 90 °C
- Общее тепловыделение: 1161 БТЕ/ч ±10 % / 1224 кДж/ч ±10%
Требования безопасности
- Минимальное расстояние до освещаемых объектов: 0,2 м
- Минимальное расстояние до легковоспламеняющихся материалов: 0,2 м
- Блок питания с термозащитой (от перегрева и отказа системы охлаждения)
- Принудительная вентиляция с помощью вентиляторов и радиатора
- Предохранитель T10 — 250 В + использование аккумулятора T10A 250 В
Соответствие требованиям
- Маркировка CE (в соответствии со следующими требованиями):
- 2014/35 ЕС. Безопасность электрооборудования, поставляемого при низком напряжении (LVD)
- 2014/30/ЕС. Электромагнитная совместимость оборудования (ЭМС)
- 2011/65/ЕС. Ограничение использования некоторых опасных веществ (RoHS)
- 2009/125/ЕС. Требования экодизайна к энергоэффективным продуктам (ErP)
- UKCA: соответствует нормам Великобритании:
- S.I. 2016 N. 1101
- S.I. 2016 N. 1091
- S.I. 2021 N. 745
- cMETus В Списке:
- UL 1573: 2003
- CSA C22.2 N. 166: 2015
Упаковка
Прибор может поставляться в различных комплектациях:
- Картонная коробка + пенополистирол
- Картонная коробка + ложемент из вспененного полипропилена
- Транспортировочный кейс + ложемент из вспененного полипропилена

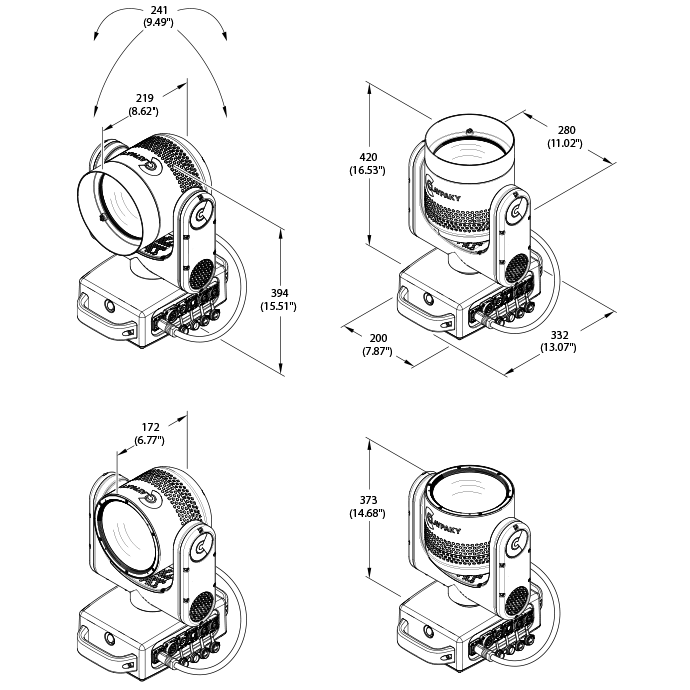

Габаритные размеры и вес
Размер основания: 332×200 мм
Высота прибора в вертикальном положении: 420 мм
Расстояние между двумя креплениями: 400 мм
Вес: 12,194 кг
Аксессуары
- Кронштейн Omega: 1 x 433060-801 (в комплекте)
- Цилиндр: CA3066000102 (в комплекте)
- Источник питания ETL: CAB02B-802 (входит в комплект) *
* Шнур 1,5 м (оголенный конец с разъемом PowerConTrue1 IP65) - Защитный чехол (6 позиций): CF1036F (дополнительно)
- Пенопластовая оболочка: F21339-001 (дополнительно)
- Предохранительная цепь: 105015-802 (дополнительно)
- Зажим: C21070 (дополнительно)
- Разъем PowerCon True1: CON00O (дополнительно)
