Rhapsodya / Sinfonya Profile HP
CL3024Rhapsodya / Sinfonya Profile HP — мультиспектральное профессиональное световое оборудование с RGBAL-источником, разработанное для театров, телевидения и концертных площадок. Обеспечивает высокую точность цветопередачи, низкий уровень шума до 27 дБ, расширенный зум 6,2°–63,3° и поддержку технологий AccuFrame™, AccuTune и COLORSTRING для создания сложных световых эффектов.
Технические характеристики
Источник света
RGBAL с мощностью 1200 Вт
Световой поток
24 000 лм
Угол раскрытия луча
6.2°- 63.3°
Эффекты
Цифровые цветные фильтры; индивидуальное управление светодиодными полосами (ColorString); 2 колеса с 6 сменными вращающимися гобо высокого разрешения на каждом; колесо анимации с возможностью вставки и вращения по осям X/Y; 4-гранная призма с возможностью вращения в обоих направлениях с переменной скоростью; расширение цветового круга (с дополнительными вариантами глубокого красного, глубокого зеленого и глубокого синего цветов)
Поддержка ClayPaky теперь в России!
Задайте вопрос техническому специалисту и получите ответ в течение 5 минут
Основная информация
Описание
Инновации к прибору
Advanced Electronic Brake System
Advanced Electronic Brake System
Accuframe™
Accuframe™
Lineguard
Lineguard
Tonedown™
Tonedown™
ColorMatch in-field calibration
ColorMatch in-field calibration
AccuTune
AccuTune
Colorstring
Colorstring
Технические характеристики
Скачать в pdfТип источника света
- RGBAL
- Мощность: 1200 Вт
- Индекс цветопередачи: до 94
- Цветовая температура: от 2500 до 10 000 К
- Срок службы лампы: 40 000 часов
*Может варьироваться в зависимости от различных факторов, таких как условия эксплуатации и окружающая среда
Фотометрические данные
- Угол раскрытия луча: от 6,2° до 63,3°
- Световой поток: 24 000 люмен
- Диаметр передней линзы: 180 мм
- Оптическая система: 14 высокоэффективных линз
Уровни шума прибора
- Controlled by:
- Able to control linearly fans speed
- Фиксированные настройки: 27 дБА / 30 дБА / 35 дБА
- Безвентиляторный режим: с пониженной мощностью
Динамические эффекты
- Цвет:
- Управление RGBAL
- Виртуальный CTO
- +/- коррекция зеленого
- Регулируемый индекс цветопередачи
- Цифровые цветовые фильтры
- Гобо
- 2 вращающихся гобо-колеса с 6 сменными гобо-линзами высокой чёткости: внешний диаметр 32,8 мм, диаметр изображения 27 мм, толщина 1,1 мм
- Система обрамления:
- 4 створки с возможностью поворота всей системы на +/- 60°, 2 фокальные плоскости
- эффект «Total Curtain», обеспечивающий полное затемнение при использовании каждой створки по отдельности
- Frost:
- Линейный frost 5° для эффекта размытия (фиксированный)
- Лёгкий frost 1° для мягкого рассеивания (можно менять)
- Вращающиеся Эффекты:
- 1 алюминиевое анимационное колесо с непрерывным вращением в обоих направлениях с переменной скоростью — движение по осям XY
- 1 четырёхгранная призма с вращением в обоих направлениях с переменной скоростью
- Ирис:
- 16 лопастей с электроприводом, регулируемым импульсом и случайным эффектом
- Движение:
- Tilt: 270° — 16bit
- Pan: 540° — 16bit
- Точность: разрешение ± 0,12° (± 0° 7′ 12″) диапазон 0,24° (0° 14′ 24″)
- Абсолютное положение
- Автоматическое изменение положения
- Механическая блокировка панорамирования/наклона для безопасной транспортировки и обслуживания
- Система блокировки наклона
- Луч:
- Моторизованный зум и фокусировка
- Автофокус
- Диммер/затвор:
-
- Высокоскоростной электронный затвор и стробоскоп
- Диммер с высоким разрешением 24 бита, 3 кривые
Аппаратное и программное обеспечение
- Долговечный самозаряжающийся аккумулятор
- Графический ЖК-дисплей с подсветкой
- Загрузка прошивки с другого устройства
- Обновление прошивки через веб-сервер
- Диагностика
- Мониторинг DMX
- Удаленный доступ через RDM
Управление и подключение
- Характеристики:
- 3 режима с 63 / 55 / 48 каналами управления + отдельное управление строем двигателей (20 каналов)
- Протоколы управления:
- DMX, Art-Net, RDM, sACN, CRMX lumen Radio (опционально)
- Разъемы
- Блокировка 5-контактного разъема XLR IN/THRU
- 2 x RJ45 IN/OUT
- Встроенный вебсервер, полная совместимость с CloudIO
Корпус
- Алюминиевая и стальная конструкция с пластиковыми накладками
- Две боковые ручки для транспортировки
- Степень защиты IP20
- Возможность работы в любом положении
- Система подвешивания: с быстрозажимными омега-клеммами (поворот на 1/4 оборота) на основании
- Опциональная страховочная цепь
Напряжение
- Рабочее напряжение: 100–120 / 200–240 В, 50/60 Гц
- Источник питания: электронный автоматический регулятор с активным корректором коэффициента мощности
- Максимальная потребляемая мощность: 1600 Вт
Температура эксплуатации
- Максимальная температура окружающей среды: 40 °C (104 °F)
- Минимальная температура окружающей среды: -20 °C (-4 °F)
- Максимальная температура внешней поверхности: 40 °C (104 °F)
- Общая теплоотдача: 5294 БТЕ/ч ±10 % / 5580 кДж/ч ±10 %
-
Соответствие требованиям
- Маркировка CE: (в соответствии со следующими требованиями)
- 2014/53/EU — Директива о радиооборудовании (RED)
- 2011/65/EU — Ограничение использования некоторых опасных веществ (RoHS)
- 2009/125/EC — Требования к экодизайну энергетических продуктов (ErP)
- UKCA: соответствует нормам Великобритании:
- S.I. 2017 N.1206
- S.I. 2012 N.3032
- S.I. 2021 N.745
- cETLus в списке:
- UL 1573:2003
- CSA C22.2 N.166:2015
Требования безопасности
- Минимальное расстояние до освещаемых объектов — 2 метра (6 футов 7 дюймов)
- Минимальное расстояние до легковоспламеняющихся материалов — 0,2 метра (8 дюймов)
- Биполярный автоматический выключатель с термозащитой источника питания (перегрев и отказ системы охлаждения)
- Принудительная вентиляция с помощью осевых вентиляторов
Упаковка
- Картонная коробка
- Транспортировочный кейс + ложемент из вспененного полипропилена

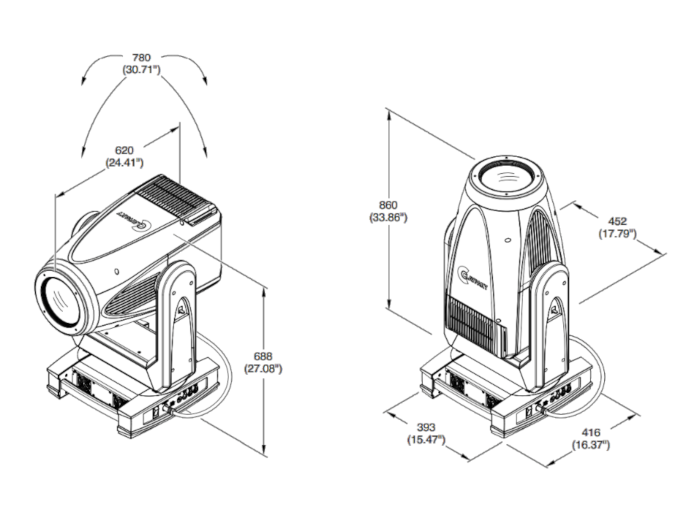

Габаритные размеры и вес
- Вес — 48,1 кг (106,04 фунта)
- Размер основания 452 x 407 мм (17,79 x 16,02 дюйма)
- Высота в вертикальном положении — 859 мм (33,82 дюйма)
- Расстояние между двумя креплениями — 850 мм
Аксессуары
- Зажимы Omega: 2×183102-805 (в комплекте)
- Питание: шнур ETL длиной 1,5 м. (без изоляции с разъемом IP65 PowerConTrue1): CAB0TF-802 (в комплекте)
- Кейс на 1 отделение: CF1028 (дополнительно)
- Защитная цепь: 105041-003 (дополнительно)
- Зажим: C21070 (дополнительно)
Комьюнити ClayPaky в России
Хотите быть первым, кто узнает о мероприятиях в России и о последних новостях бренда?
Оставляйте контакты и присоединитесь
в закрытый чат «ClayPaky в России»
Гобо и фильтры
GOD027-007
вращающийся гобо Ø 32,8 мм изображение: Ø 27 мм поз. 1 (колесо 1)
GOD027-008
вращающийся гобо Ø 32,8 мм изображение: Ø 27 мм поз.
GOD027-009
вращающийся гобо Ø 32,8 мм изображение: Ø 27 мм поз. 3 (колесо 1)
GOD027-010
вращающийся гобо Ø 32,8 мм изображение: Ø 27 мм поз. 4 (колесо 1)
GOD027-011
вращающийся гобо Ø 32,8 мм изображение: Ø 27 мм поз. 5 (колесо 1)
GOD027-012
вращающийся гобо Ø 32,8 мм изображение: Ø 27 мм поз. 6 (колесо 1)
GOD027-013
вращающийся гобо Ø 32,8 мм изображение: Ø 27 мм поз. 1 (колесо 2)
GOD027-005
вращающийся гобо Ø 32,8 мм изображение: Ø 27 мм поз.
GOD027-004
вращающийся гобо Ø 32,8 мм изображение: Ø 27 мм поз. 3 (колесо 2)
GOD027-003
вращающийся гобо Ø 32,8 мм изображение: Ø 27 мм поз. 4 (колесо 2)
GOD027-002
вращающийся гобо Ø 32,8 мм изображение: Ø 27 мм поз. 5 (колесо 2)
GOD027-001
вращающийся гобо Ø 32,8 мм изображение: Ø 27 мм поз. 6 (колесо 2)
408068-002
диск с анимацией
424087-802
цветовой круг
